Viessmann Vitopend 100-W A1HB U-rlu — настенный газовый котёл для отопления и приготовления горячей воды в частных домах, квартирах и небольших коммерческих помещениях. Модель относится к компактной серии Vitopend 100-W и рассчитана на стабильную работу в бытовых системах отопления. Конструкция котла включает основные узлы для нагрева теплоносителя и ГВС, систему контроля пламени, датчики безопасности и автоматику управления рабочими режимами.
В каталоге РК24 доступен полный перечень оригинальных запчастей для Vitopend 100-W A1HB U-rlu 24 кВт 7571693: теплообменники, горелочные узлы, вентиляторы, газовые клапаны, датчики (NTC/давления/тяги/протока), гидрогруппы, насосы, расширительные баки, блоки автоматики, кабели, уплотнения и теплоизоляция. На странице размещена «взрывная» схема, по которой удобно определить позицию детали и сверить совместимость со сборочными единицами котла.
Преимущества оригинальных запчастей Viessmann
- Полная совместимость с моделью Vitopend 100-W A1HB
- Продолжительный срок службы при высоких нагрузках
- Соответствие требованиям безопасности и энергоэффективности
- Быстрая замена без доработок
Это оригинальная запасная часть, поставляемая напрямую от производителя Viessmann, с официальной гарантией качества.
Сервисный центр РК24 предлагает запчасти для котлов Vitopend 100-W A1HB U-rlu 24 кВт с доставкой по всей России. При необходимости вы можете заказать профессиональную установку или замену запчасти нашими сертифицированными мастерами.
Взрывной чертеж — Корпус
Запасные части — Корпус
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Держатель контроллера 12-24 кВт | 7856823 | Заказать |
| 0002 | Настенное крепление 12-24 кВт | 7856824 | Заказать |
| 0003 | Саморез ST 4,8 x 63 (5 шт.) | 7831421 | Заказать |
| 0004 | Kabelhalter WS-3-01 (5 Stück) | 7831413 | Заказать |
| 0005 | Vorderblech 12-24kW | 7856825 | Заказать |
| 0006 | Клипса для крепления кожуха котла 2шт | 7856826 | Заказать |
| 0007 | Надпись Viessmann | 7856827 | Заказать |
| 0008 | Kapselblech 12-24kW | 7856828 | Заказать |
| 0009 | Уплотнительный профиль Vitopend TR | 7841199 | Заказать |
| 0010 | Фланец подключения котла | 7825709 | Заказать |
| 0011 | Комплект разгрузки от натяжения | 7825522 | Заказать |
| 0012 | Люверсы (5 шт.) | 7841194 | Заказать |
| 0013 | Втулки кабельных проходов | 7826220 | Заказать |
| 0014 | Проходная втулка подключения газ (5 шт.) | 7841192 | Заказать |
| 0015 | болт FDS M4x10 (5Stck) | 7831419 | Заказать |
| 0016 | Уплотнитель фланца подкл-я котла | 7841191 | Заказать |
Взрывной чертеж — Тепловая ячейка
Запасные части — Тепловая ячейка
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Термовыключатель | 7856829 | Заказать |
| 0002 | Тепл. передней стенки камеры сгорания | 7856830 | Заказать |
| 0003 | Тепл. задней стенки камер сгорания | 7856831 | Заказать |
| 0004 | Тепл. боковой стенки камеры сгорания | 7856832 | Заказать |
| 0005 | Теплооб уход. газ. A1JB/A1HB 12, 24 kW | 7861213 | Заказать |
| 0006 | Стенка камеры сгорания | 7856833 | Заказать |
| 0007 | Набор крепежных элементов | 7825525 | Заказать |
| 0008 | Боковая часть камеры сгорания слева | 7861202 | Заказать |
| 0009 | Теплоизоляция камеры сгорания правая | 7861201 | Заказать |
| 0010 | Стенка сборника уходящих газов 12-24кВт | 7856834 | Заказать |
| 0011 | Вентилятор | 7858293 | Заказать |
| 0012 | Дифференциальное реле 12, 24 kW | 7856835 | Заказать |
| 0013 | Соед. шланги для переключ. давления | 7825516 | Заказать |
| 0015 | Трубка Вентури 12-24kW | 7859533 | Заказать |
Взрывной чертеж — Горелка
Запасные части — Горелка
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Горелка A1JB/A1HB 12, 24 kW | 7861209 | Заказать |
| 0002 | Электрод розжига и ионизации | 7831305 | Заказать |
| 0003 | Дефлектор горелки | 7861206 | Заказать |
| 0004 | Комбинированный газовый регулятор | 7831310 | Заказать |
| 0005 | Набор крепежных элементов | 7825525 | Заказать |
| 0006 | Фитинг для 12-24 кВт | 7856837 | Заказать |
| 0007 | Комплект прокладок A 17 x 24 x (5 шт) | 7826217 | Заказать |
| 0008 | Винты 35x16 (5 шт.) | 7833795 | Заказать |
| 0009 | Соед. шланги для переключ. давления | 7825516 | Заказать |
| 0010 | Газораспределительная труба 12, 24 kW | 7856836 | Заказать |

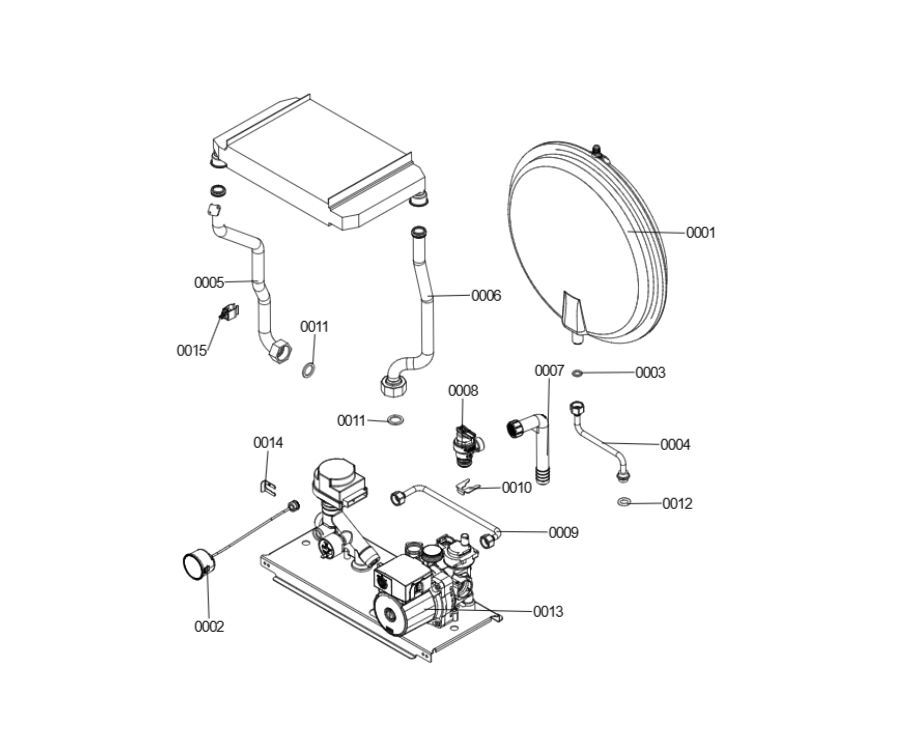

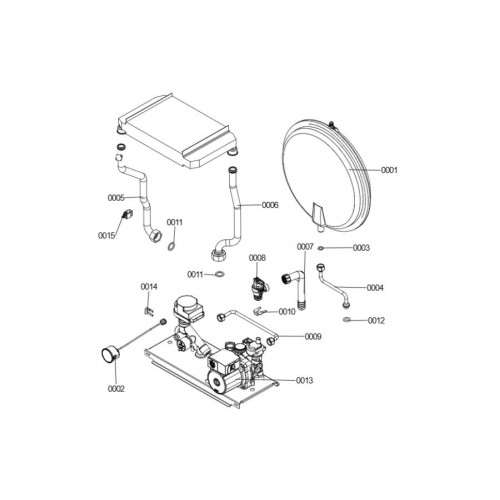

Взрывной чертеж — Гидравлика
Запасные части — Гидравлика
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Мембранный расширительный бак DUK 6 | 7868504 | Заказать |
| 0002 | Манометр | 7856839 | Заказать |
| 0003 | Набор уплотнений A 10 x 15 x 1,5 (5 шт) | 7828002 | Заказать |
| 0004 | Присоединение расширительного бака | 7856840 | Заказать |
| 0005 | Труба подающей магистрали 12-24 кВт | 7856841 | Заказать |
| 0006 | Труба обратной магистрали 12-24 кВт | 7856842 | Заказать |
| 0007 | Труба подключения сбросного клапана | 7856843 | Заказать |
| 0008 | Предохранительный клапан 3 бар | 7833029 | Заказать |
| 0009 | Патрубок байпаса | 7856976 | Заказать |
| 0010 | Зажим Ø 16 (5шт.) | 7856850 | Заказать |
| 0011 | Комплект прокладок A 17 x 24 x (5 шт) | 7826217 | Заказать |
| 0012 | Кольцевые прокладки | 7856975 | Заказать |
| 0014 | Зажим Ø 10 (5 шт.) | 7856849 | Заказать |
| 0015 | Датчик температуры | 7861235 | Заказать |

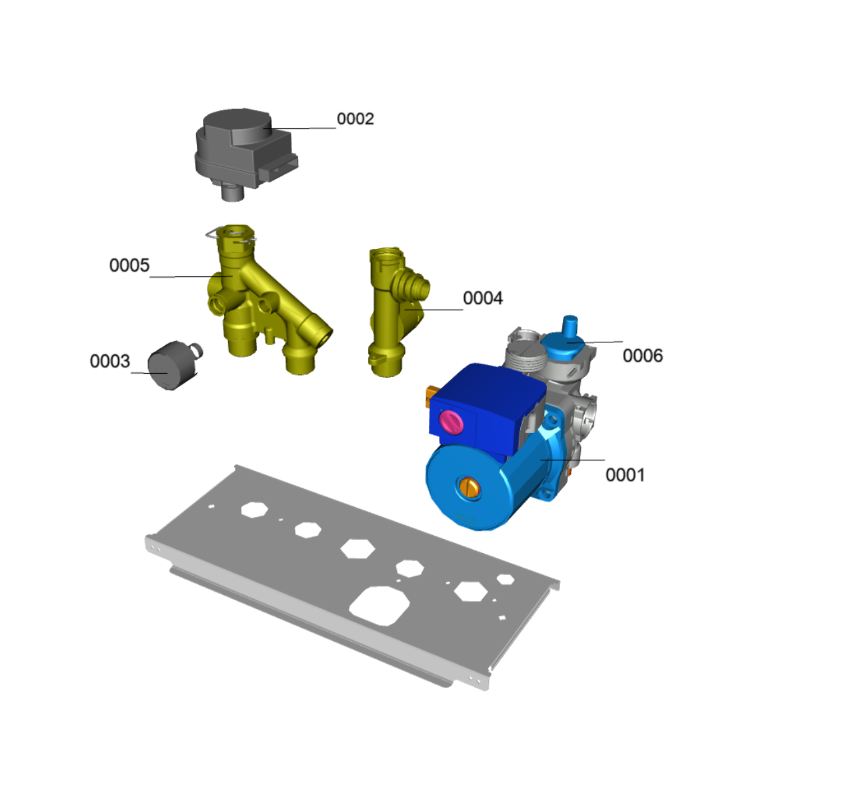

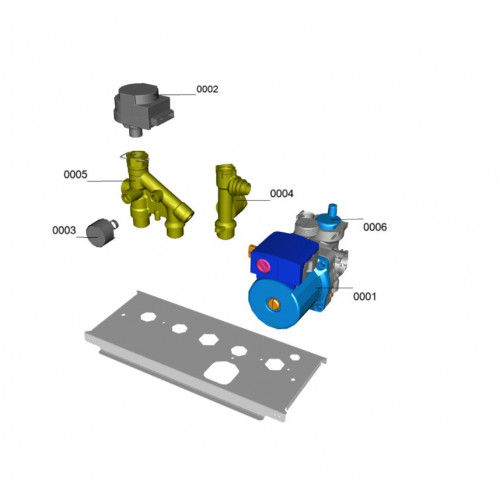

Взрывной чертеж — Гидравлика 0013
Запасные части — Гидравлика 0013
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Hydraulikpumpe 12-24kW | 7876467 | Заказать |
| 0002 | Шаговый двигатель | 7856852 | Заказать |
| 0003 | Датчик давления | 7856851 | Заказать |
| 0004 | Элемент гидравлического блока | 7856977 | Заказать |
| 0005 | Элемент гидравлического блока | 7856978 | Заказать |
| 0006 | Воздухоотводчик для насоса ОК | 7868360 | Заказать |
Взрывной чертеж — Контроллер
Запасные части — Контроллер
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Система регулирования Vitopend | 7859849 | Заказать |
| 0002 | Крышка клеммной коробки | 7856854 | Заказать |
| 0003 | Предохранитель 2,5 A ( 10 шт. ) | 7404396 | Заказать |
| 0004 | Кабельный жгут X7 | 7867084 | Заказать |
| 0005 | Кабельный жгут газового клапана | 7867085 | Заказать |
| 0006 | Кабель подключения насоса 230В | 7867086 | Заказать |
| 0007 | Кабель подключения вентилятора 100 | 7867087 | Заказать |
| 0008 | Кабельный зажим | 7856864 | Заказать |
| 0009 | Кабельный жгут X100 одноконтурный | 7867089 | Заказать |
| 0010 | Сетевой кабель | 7856863 | Заказать |
Взрывной чертеж — Другое
Запасные части — Другое
| Номер | Наименование | Артикул | Заказ |
|---|---|---|---|
| 0001 | Лак в аэрозольной упаковке, белый | 7822681 | Заказать |
| 0002 | Лакировальный карандаш, белый | 7822682 | Заказать |
| 0003 | Специальная смазка | 7819602 | Заказать |
| 0004 | Bed.anl. Vitopend 100-W A1JB/A1HB | 5788723 | Заказать |
| 0005 | Mont-/Serv.anl. Vitopend 100-W A1JB/A1HB | 5788722 | Заказать |
| 0006 | Mont.anl. Abgassystem VP 100-W A1JB/A1HB | 5788724 | Заказать |
